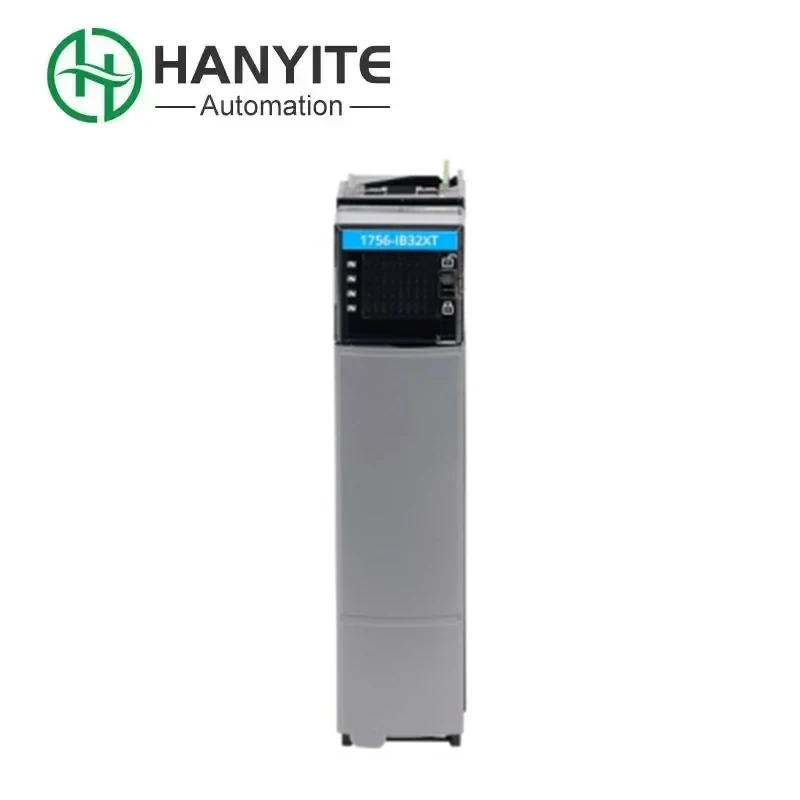

एलन ब्रैडली 1756-आईबी32

मॉडल नंबर

एलन ब्रैडली 1756-आईबी32

ऑपरेटिंग वोल्टेज रेंज

10-31.2 वीडीसी (नाममात्र 24 वीडीसी)

बैकप्लेन वर्तमान खपत

120 एमए @ 5.1 वी, 2 एमए @ 24 वी

कुल बैकप्लेन पावर

0.66 डब्ल्यू

अधिकतम दबाव धारा

250 एमए (22 एमएस में <37% तक गिरावट)

ऑफ-स्टेट पैरामीटर्स

अधिकतम करंट: 2.27 एमए, अधिकतम वोल्टेज: 5 वी

पर्यावरणीय अनुकूलता

बिजली अपव्यय: 6.2 डब्ल्यू @ 60 डिग्री सेल्सियस, ताप अपव्यय: 21.1 बीटीयू/घंटा

मॉड्यूल मॉडल

फ़ंक्शन प्रकार

1756-आईबी32 के साथ जुड़ाव

1756-ओएफ8, 1756-ओएफ8/ए

एनालॉग आउटपुट मॉड्यूल

कंट्रोललॉगिक्स श्रृंखला से संबंधित, इसका उपयोग 1756-आईबी32 के साथ किया जा सकता है। यह एनालॉग बंद-लूप नियंत्रण की आवश्यकता वाले स्वचालन सिस्टम के लिए उपयुक्त है।

1756-एल71, 1756-एल71एस

प्रोसेसर मॉड्यूल

सिस्टम के मुख्य नियंत्रक के रूप में, यह सीधे 1756-आईबी32 मॉड्यूल के सिग्नल अधिग्रहण और डेटा प्रोसेसिंग का प्रबंधन करता है, जो मॉड्यूल की कार्यक्षमता के लिए मुख्य ऊपरी-स्तरीय डिवाइस के रूप में कार्य करता है।

1756-सीएनबी, 1756-सीएनबी/ई, 1756-सीएनबी/बी, 1756-सीएनबी/डी

संचार मॉड्यूल

कंट्रोललॉगिक्स सिस्टम के नेटवर्क संचार विस्तार के लिए उपयोग किया जाता है, यह सिस्टम के भीतर 1756-आईबी32 द्वारा एकत्र किए गए डेटा के स्थिर संचरण को सुनिश्चित करता है और अन्य दूरस्थ उपकरणों या सिस्टम के साथ मॉड्यूल की कनेक्टिविटी को बढ़ाता है।

1756-पीए72, 1756-पीए72/सी, 1756-पीबी72

विद्युत आपूर्ति मॉड्यूल

1756-आईबी32 सहित कंट्रोललॉगिक्स मॉड्यूल के लिए स्थिर पावर इनपुट प्रदान करता है, जो मॉड्यूल और पूरे सिस्टम के विश्वसनीय संचालन को सुनिश्चित करता है।
